WHZ (SPEEDLine) 直線模組

Thomson 的 SPEEDLine WHZ Z軸單元特別為垂直運動設計。垂直安裝減少了總負載重量，可獲得短設行程、高動態運動。

產品介紹

WHZ Specifications:

產品規格：

技術規格 / 軸尺寸	WHZ50	WHZ80
導軌尺寸（寬x高）：mm（in）	50 x 50 (2.0 x 2.0)	80 x 80 (3.2 x 3.2)
皮帶型號	16 ATL 5	32 ATL 5
最大行程長度：mm（in）	1500 (59)	3000 (118)
最大行程長度：mm（in）	6.5 (256)	10 (394)
最大加速度：m/s2（in/s2）	40 (1575)	40 (1575)
重復精度： ± mm (in)	0.05 (0.002)	0.05 (0.002)
最大輸入轉速：rpm（rev/s）	3250 (54)	3000 (50)
工作溫度限制： °C (°F)	0到80（32到176）	0到80（32到176）
最大動態負載（Fx）： N (lbf)	670 (151)	1480 (333)
最大動態負載（Fx）： N (lbf)	415 (93)	882 (198)
最大動態負載（Fz）： N (lbf)	730 (164)	2100 (472)
最大動態負載（Mx）： Nm (lbf-in)	16 (142)	75 (664)
最大動態負載（My）： Nm (lbf-in)	87 (770)	230 (2036)
最大動態負載（Mz）： Nm (lbf-in)	50 (443)	100 (885)
最大驅動軸力（Frd）：N (lbf)	150 (34)	500 (112)
最大驅動軸扭矩（Mta）：Nm (lbf-in)	17 (151)	50 (443)
皮帶輪直徑：mm（in)/th>	38.2 (1.5)	63.66 (2.5)
軸每旋轉一周行程：mm（in）	120 (4.7)	200 (7.9)
重量：kg（lb）零行程單元每 100 mm行程每個驅動站箱	4.5 (9.9) 0.42 (0.9) 2.90 (6.4)	11.20 (24.7) 0.91 (2.0) 6.65 (14.7)

WHZ 特點：

可安裝在任意方向
帶驅動
外部導向輪

皮帶張緊度可調節
單滑架或雙滑架

WHZ選項：

自由滑動電動滑架
長滑架
通用傳動軸
同步皮帶驅動

機械限位開關
軸編碼器
可安裝刮刷器

手冊

Linear Units Quick Selection Guide	1333 KB	Email
Linear Motion Systems	1257 KB	Email
Linear Motion Systems	1425 KB	Email
Linear Units Overview	1057 KB	Email
Linear Units Overview	1573 KB	Email
Linear Units Quick Selection Guide	427 KB	Email

產品目錄

Linear Motion Systems	9163 KB	Email
Linear Motion Systems	9214 KB	Email
Linear Motion Systems	9107 KB	Email
直線運動系統	11683 KB	Email

手冊

SPEEDLine WHx Mounting and Maintenance Instructions

2035 KB

The Linear Motion Systems Product Selector is Temporarily Unavailable

Click the button below to use the newest edition of our industry's most advanced sizing and selection tool for linear motion system: LinearMotioneering.

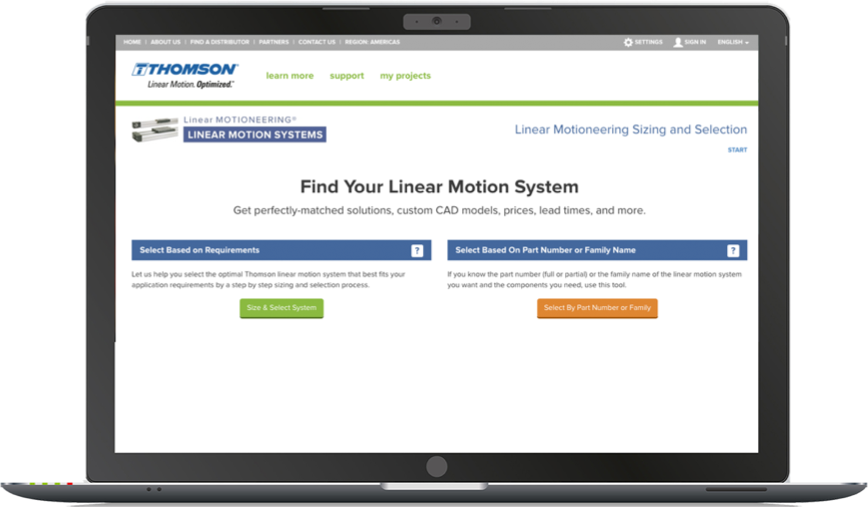

Image above: The LinearMotioneering Landing Page
