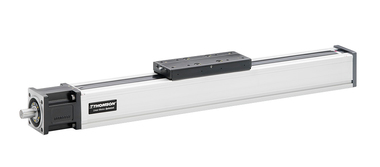

WM（powerline)直線模組
Thomson的WM (POWERLine)定位滑塊使用絲杠支撐技術。此外，它還采用了塑料覆蓋帶系統，使產品在臟亂環境中使用時內部系統部件能夠得到妥善的保護，同時將摩擦降至盡可能低。
Let Thomson Help You Make Your Selection!
WM (POWERLINE) 規格：
| 規格/軸尺寸 | WM60D | WM60S | ?WM60X | WM80D | WM80S | WM120D |
|---|---|---|---|---|---|---|
| 外形尺寸 (w x h): mm (in) |
60 x 60 (2.4 x 2.4) |
60 x 60 (2.4 x 2.4) |
60 x 60 (2.4 x 2.4) |
80 x 80 (3.2 x 3.2) |
80 x 80 (3.2 x 3.2) |
120 x 120 (4.7 x 4.7) |
| 絲杠類型 | 滾珠絲杠，帶 雙螺母 |
滾珠絲杠，帶 但螺母 |
滾珠絲杠，帶 雙螺母 |
?滾珠絲杠，帶 但螺母 |
滾珠絲杠，帶 但螺母 |
滾珠絲杠，帶 雙螺母 |
| 最大行程長度： mm (in) |
滾珠導程 5, 20 mm: 11000 (433) 滾珠導程 50 mm: 5000 (197) |
5000 (197) | 10340 (407) | 滾珠導程 5, 10,?20 mm: 11000 (433) 滾珠導程 50 mm: 5000 (197) |
5000 (197) | 滾珠導程 5, 10,?20 mm: 11000 (433) 滾珠導程 50 mm: 5000 (197) |
| 最大線速度： m/s (in/s) |
2.5 (98.4) | 2.5 (98.4) | 0.25 (9.8) | 2.5 (98.4) | 2.5 (98.4) | 2 (78.7) |
| 最大加速度： m/s2 (in/s2) |
20 (787) | 10 (394) | 20 (787) | 20 (787) | 20 (787) | 20 (787) |
| 重復精度：± mm (in) | 0.01 (0.0004) | 0.02 (0.0008) | 0.01 (0.0004) | 0.01 (0.0004) | 0.02 (0.0008) | 0.01 (0.0004) |
| 最大輸入速度： RPM（轉/秒） |
3000 (50) | 3000 (50) | 3000 (50) | 3000 (50) | 3000 (50) | 3000 (50) |
| 工作溫度：°C（°F） | 0 to 80 (32 to 176) |
0 to 80 (32 to 176) |
0 to 80 (32 to 176) |
0 to 80 (32 to 176) |
0 to 80 (32 to 176) |
0 to 80 (32 to 176) |
| 最大動態負載 (Fx): N (lbf) |
4000 (899) | 2800 (630) | 4000 (899) | 5000 (1124) | 3500 (787) | screw lead 5, 10, 20 mm: 12000 (2698) screw lead 40 mm: 8000 (1799) |
| 最大動態負載 (Fy): N (lbf) |
2000 (450) | 1400 (315) | 2000 (450) | 3000 (674) | 2100 (472) | 6000 (1349) |
| 最大動態負載 (Fz): N (lbf) |
2000 (450) | 1400 (315) | 2000 (450) | 3000 (674) | 2100 (472) | 6000 (1349) |
| 最大動態扭矩 (Mx): Nm (lbf-in) |
100 (885) | 50 (443) | 100 (885) | 350 (3098) | 150 (1328) | 500 (4425) |
| 最大動態扭矩 (My): Nm (lbf-in) |
200 (1770) | 100 (885) | 200 (1770) | 300 (2655) | 180 (1593) | 600 (5311) |
| 最大動態扭矩 (Mz): Nm (lbf-in) |
200 (1770) | 100 (885) | 200 (1770) | 300 (2655) | 180 (1593) | 600 (5311) |
| 最大驅動軸 力（frd）：N（lbf） |
500 (112.4) | 500 (112.4) | 500 (112.4) | 700 (157.4) | 700 (157.4) | 1000 (224.8) |
| 最大驅動軸扭矩 (Mta): Nm (lbf-in) |
35 (310) | 35 (310) | 35 (310) | 55 (487) | 55 (487) | 80 (708) |
| 絲杠直徑： mm (in) | 20 (0.8) | 20 (0.8) | 20 (0.8) | 25 (1.0) | 25 (1.0) | 32 (1.3) |
| 絲杠導程：mm (in) | 5, 20, 50 (0.2, 0.8, 2.0) |
5, 20, 50 (0.2, 0.8, 2.0) |
5 (0.2) | 5, 10, 20, 50 (0.2, 0.4, 0.8, 2.0) |
5, 10, 20, 50 (0.2, 0.4, 0.8, 2.0) |
5, 10, 20, 40 (0.2, 0.4, 0.8, 1.6) |
| 重量：kg (lb) 零行程時 每100 mm行程 每個滑架 |
6.16 (13.6) 0.65 (1.4) 1.99 (4.4) |
3.80 (8.4) 0.65 (1.4) 1.00 (2.2) |
10.33 (22.8) 0.65 (1.4) 1.99 (4.4) |
11.57 (25.5) 1.08 (2.4) 4.26 (9.4) |
7.0 (15.4) 1.1 (2.4) 1.6 (3.5) |
25.91 (57.1) 1.93 (4.3) 9.25 (20.4) |
WM (POWERLINE)直線模組特點：
- 可全方位安裝
- 導向系統
- 自調節塑料覆蓋條
- 絲杠支撐系統
WM (POWERLINE) 選件特點：
- 單滾珠螺母
- 雙滾珠螺母
- 左/右絲杠
- 非驅動版本
